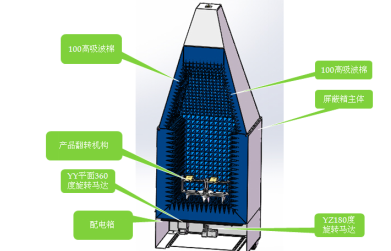

1.總體規(guī)格：外型尺寸：900(W) x 900(D) x2400(H) mm吸波棉厚度中端200mm小尖錐，上頂部應是200mm*200mm的正方形。

2.RF等接口放在箱體背面，同時RF內部開口在頂端，內外橋接放在箱子椎體背面，用暗扣槽覆蓋。頂端要有方式固定如下天線。

3.中間工作空間內，需要有一個塑料的旋轉支架.

4.個SMA放在背面靠底部，其中2個需要有扣槽將2個SMA線引到箱子最頂部，然后上頂內部有2個SMA開口，另外2個SMA在箱體底部直通箱內即可。錐箱內上半部分可以不適用尖錐吸波棉，采用平面即可，但此處需要詳細設計椎體傾斜角度，中部分的高度，以保證頂部發(fā)射的信號沒有反射路徑傳播到測試設備。

5.轉臺材料使用強度較高的塑料即可，需要可以電動控制轉動，有自動控制轉動程序（可以按照設定的角度、反向度數旋轉）吸波棉厚度中端200小尖錐，頂端為尖辟吸波棉100MM，轉臺如速附件照片所示，重要的是可以控制水平轉圈360，垂直轉圈180。

一般來說5G毫米波屏蔽暗室內部測試支架結構還包括 ：夾具， 支架 轉臺 軸承固定床 電機 360同步帶旋轉  USB出線口 4個USB接口 電機

• 操作方式：手動操作。
• 箱體尺寸：(L) 900x (W) 900x (H) 2400mm
• 箱體尺寸：(L) 500x (W) 500x (H) 500mm
• 箱體材料：鈑金焊接
• 表面顏色：米黃色小波紋（可根據客戶要求選用其他顏色）
• 屏蔽效果：>70dB @800M-6GHz
• 接口：4*SMA(f)-SMA(f) ， 1*RJ45,4*DB9，1*AC 電源要求AC 110V-220V/50-60HZ，4*USB2.0
• 工作溫度（℃） 0-50
